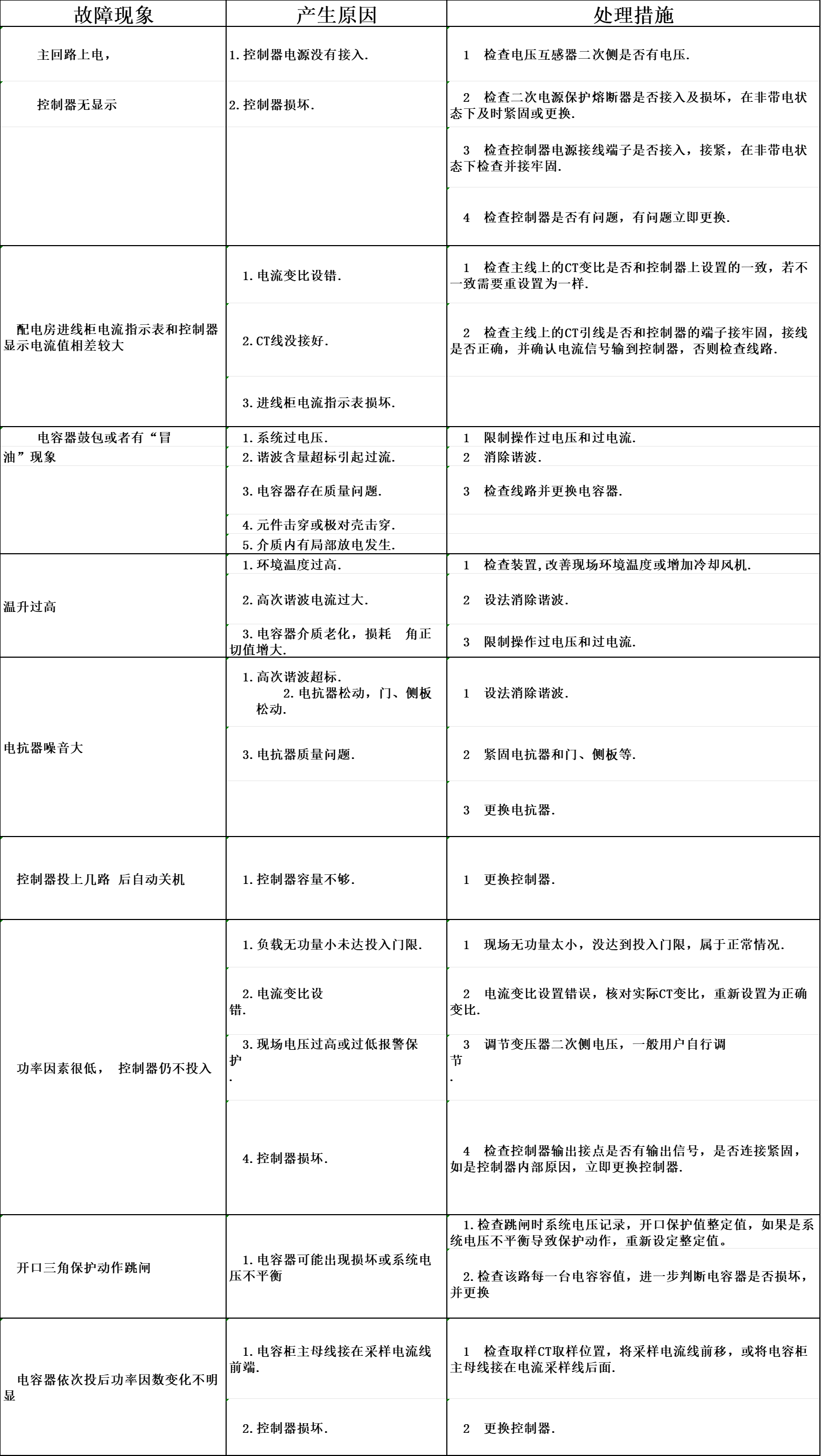

故障現象

產生原因

處理措施

   主回路上電，

   控制器無顯示

 1.控制器電源沒有接入.

 2.控制器損壞.

 1 檢查電壓互感器二次側是否有電壓.
 2 檢查二次電源保護熔斷器是否接入及損壞，在非帶電狀態下及時緊固或更換.
 3 檢查控制器電源接線端子是否接入，接緊，在非帶電狀態下檢查并接牢固.
 4 檢查控制器是否有問題，有問題立即更換.

 配電房進線柜電流指示表和控制器顯示電流值相差較大

 1.電流變比設錯.

 2.CT線沒接好.

 3.進線柜電流指示表損壞.

 1 檢查主線上的CT變比是否和控制器上設置的一致，若不一致需要重設置為一樣.
 2 檢查主線上的CT引線是否和控制器的端子接牢固，接線是否正確，并確認電流信號輸?shù)娇刂破鳎駝t檢查線路.

   電容器鼓包或者有“冒

油”現象

 1.系統過電壓.

 2.諧波含量超標引起過流.

 3.電容器存在質量問題.

 4.元件擊穿或極對殼擊穿.

 5.介質內有局部放電發生.

 1 限制操作過電壓和過電流.

 2 消除諧波.

 3 檢查線路并更換電容器.

溫升過高

 1.環境溫度過高.
 2.高次諧波電流過大.

 3.電容器介質老化，損耗 角正切值增大.

 1 檢查裝置,改善現場環境溫度或增加冷卻風機.

 2 設法消除諧波.

 3 限制操作過電壓和過電流.

電抗器噪音大

 1.高次諧波超標.              2.電抗器松動，門、側板  松動.

 3.電抗器質量問題.

 1 設法消除諧波.

 2 緊固電抗器和門、側板等.

 3 更換電抗器.

 控制器投上幾路 后自動關機

 1.控制器容量不夠.

 1 更換控制器.

 功率因素很低， 控制器仍不投入

 1.負載無功量小未達投入門限.

 2.電流變比設錯.

 3.現場電壓過高或過低報警保護.

 4.控制器損壞.

 1 現場無功量太小，沒達到投入門限，屬于正常情況.
 2 電流變比設置錯誤，核對實際CT變比，重新設置為正確變比.

 3 調節變壓器二次側電壓，一般用戶自行調節.

 4 檢查控制器輸出接點是否有輸出信號，是否連接緊固，如是控制器內部原因，立即更換控制器.

 開口三角保護動作跳閘

 1.電容器可能出現損壞或系統電壓不平衡

 1.檢查跳閘時系統電壓記錄，開口保護值整定值，如果是系統電壓不平衡導致保護動作，重新設定整定值。

 2.檢查該路每一臺電容容值，進一步判斷電容器是否損壞，并更換

 電容器依次投后功率因數變化不明顯

 1.電容柜主母線接在采樣電流線前端.

 2.控制器損壞.

 1 檢查取樣CT取樣位置，將采樣電流線前移，或?qū)㈦娙莨裰髂妇€接在電流采樣線后面.

 2 更換控制器.
